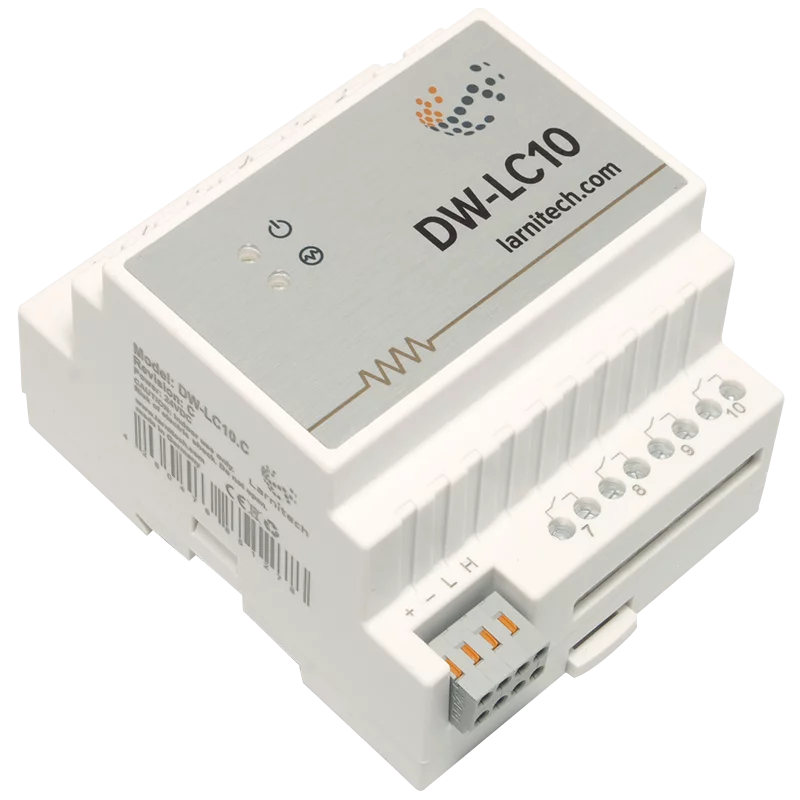

DW-LC10 10-канальное реле

Возможности

· Управление различными устройствами:
o Светильниками
o Приводами отопления НЗ и НО типа
o Шторами
o Воротами
o Кранами
o Замками НО и НЗ типа
o Фанкойлами
· Реле с AgSnO2 контактами выдерживают постоянную нагрузку 16 ампер и пусковые токи до 120 в течение 20 миллисекунд
· Тихая работа реле
· Быстрое подключение и отключение
· Встроенный модуль логики
· Plug and Play
· Регулярные обновления программного обеспечения




Внимание! Все работа по установке, подключению, настройке и обслуживанию должна выполняться квалифицированными сотрудниками, обладающими навыками работы с электрооборудованием. Во избежание возгорания, поражения электрическим током, повреждения системы или травм, установка и обслуживание системы должны быть выполнены в соответствии со следующими инструкциями:
· Все подключения выполняются при отключенном электропитании
· Используйте средства защиты от поражения электрическим током
· Не используйте повреждённые кабели и коннекторы
· Не используйте чрезмерное усилие при подключении кабелей и коннекторов, так как при этом они могут повредиться.
· Не используйте повреждённые электрические розетки
· Не превышайте максимальные ограничения по току, указанные в инструкциях к подключаемому оборудованию
При включенном электропитании НИКОГДА не подключайте и не отключайте устройства, не открывайте модули или датчики.













Параметры модуля
Количество каналов вывода 10
Входное напряжение 0-250 В
Тип тока Переменный/Постоянный
Максимальная нагрузка на каждый канал 16 А
Источник питания 11.5 … 27.5 V DC от шины CAN
Собственный ток потребления 315 мА
Сечение кабеля для подключения 0.5 ... 2.5 мм2
Тип шины CAN (4 жилы)
Материал корпуса Пластик ABS
Степень защиты P40
Тип установки DIN-рейка (EN 60715)
Диапазон рабочих температур -10 … +50°C

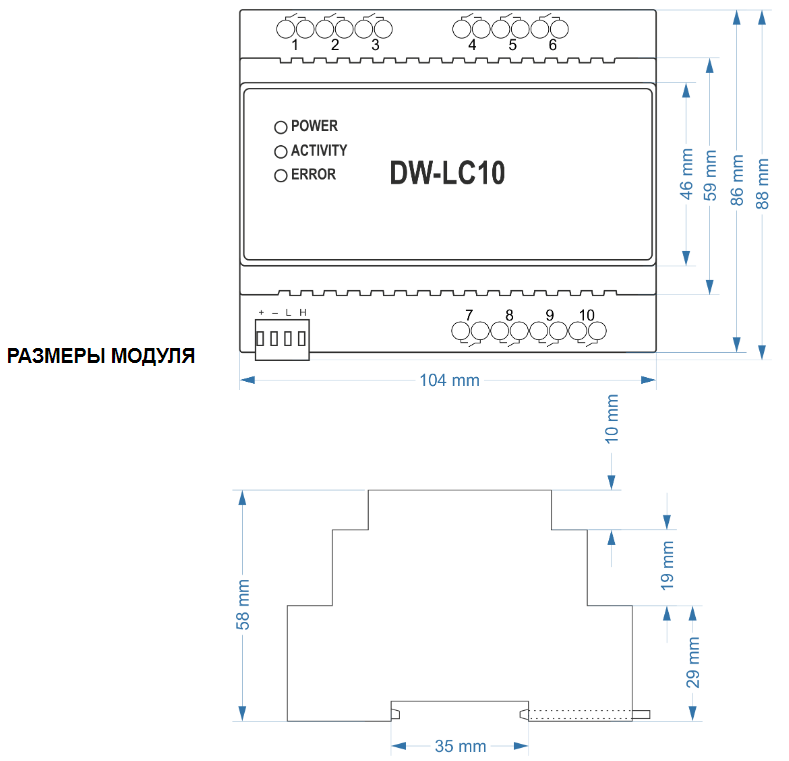

Размер 6 юнитов, 105x115x58 мм
Вес 250 г





Рекомендации по подключению

Для защиты модуля и подключенных к нему устройств рекомендуется установка автоматического выключателя. Номинал автоматического выключателя вычисляется в соответствии с используемым типом и сечением кабеля. Рекомендуется использование одного автоматического выключателя с одним релейным выходом модуля или группой подключенных устройств.




Подключение электроприборов

Внимание! Перед подачей электропитания на модуль необходимо выполнить настройку выходов модуля через приложение. При неправильной настройке питание может быть подано на оба входных контакта привода, что приведёт к его повреждению.

Светодиодные индикаторы
Индикатор	Состояние	Значение
Power	Зелёный	Питание модуля
Power	Не горит	Отсутствие питания модуля
Activity	Желтый	Передача данных
Activity	Не горит	Отсутствие передачи данных
Error	Не горит	Нет ошибок
Error	Красный	Перегрев
Error	Красный светодиод мигает каждые 2 секунды	Данные не передаются по шине CAN в течение 5 минут

Установка и подключение модуля
o Установите модуль на DIN рейку и зафиксируйте его защёлкой в основании модуля
o Подключите коннектор шины CAN
o Подключите устройства на каналы 1-10
o Подключите питание ко входам реле на модуле
o Проверьте правильную работу устройств

Отключение и снятие модуля

o Отключите питание входов реле
o Отключите устройства от каналов 1-10
o Отключите коннектор шины CAN
o Снимите модуль с DIN рейки, оттянув на себя защёлку в основании модуля

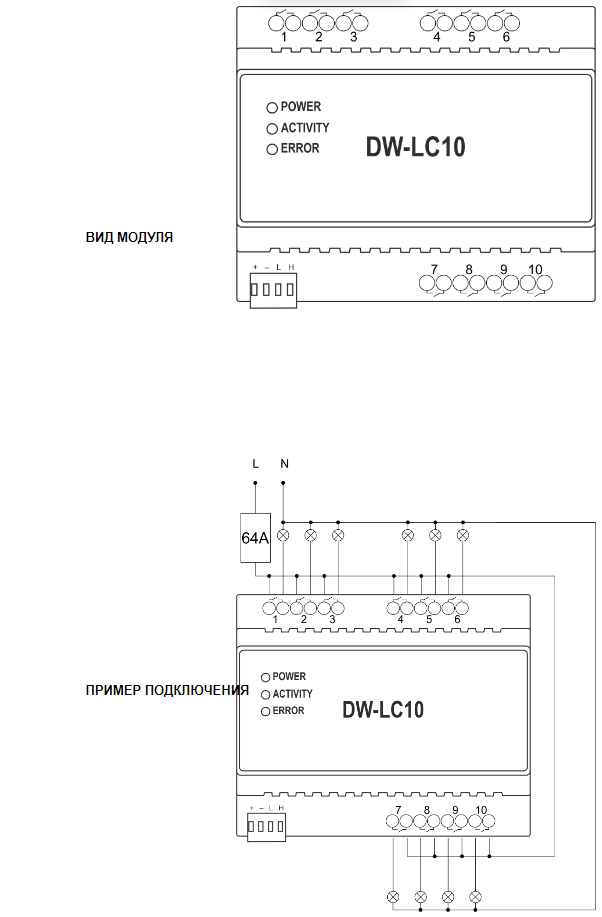

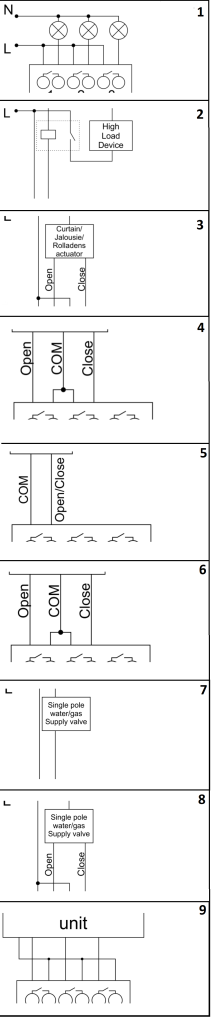

Схемы подключения элементов к модулю
