DW-DM02 2-канальный диммер

Этот модуль выполняет регулировку яркости осветительных приборов (не реактивной нагрузки). Тип диммера MOSFET, диммирование по заднему фронту.

Как и все устройства Larnitech, диммер автоматически обнаруживается и конфигурируется при подключении к шине. В диммере есть собственный логический модуль, выполняющий скрипты из базы данных Larnitech для осуществления распределённой логики, что гарантирует надёжность работы.

Настройки работы светодиодных светильников обеспечивают более точную настройку, режим мягкого включения увеличивает длительность работы ламп.




Возможности

· Нагрузка резистивного или ёмкостного типа, 2 по 1000 ватт на каждый канал, но не больше 1600 ватт на оба канала
· Работает с галогеновыми или светодиодными лампами
· Множество настроек управления светодиодными лампами
· Плавное включение ламп
· Защита от перегрузки
· Защита от перегрева
· Защита от короткого замыкания
· Plug and Play (модуль автоматически обнаруживается при подключении)
· Встроенная логика
· Регулярные обновления программного обеспечения




Внимание! Все работа по установке, подключению, настройке и обслуживанию должна выполняться квалифицированными сотрудниками, обладающими навыками работы с электрооборудованием. Во избежание возгорания, поражения электрическим током, повреждения системы или травм, установка и обслуживание системы должны быть выполнены в соответствии со следующими инструкциями:
· Все подключения выполняются при отключенном электропитании
· Используйте средства защиты от поражения электрическим током
· Не используйте повреждённые кабели и коннекторы
· Не используйте чрезмерное усилие при подключении кабелей и коннекторов, так как при этом они могут повредиться.
· Не используйте повреждённые электрические розетки
· Не превышайте максимальные ограничения по току, указанные в инструкциях к подключаемому оборудованию
При включенном электропитании НИКОГДА не подключайте и не отключайте устройства, не открывайте модули или датчики.










Параметры модуля
Количество каналов вывода 2
Входное напряжение 100-240 В переменного тока
Тип тока Переменный
Максимальная нагрузка на модуль 7.27А (1600 Вт при 220 В)
Максимальная нагрузка на каждый канал 2.72 А (500 Вт при 220 В)
Тип диммера MOSFET
Тип диммирования по заднему фронту (trailing edge)
Источник питания 11.5 … 27.5 V DC от шины CAN
Собственный ток потребления 35 мА
Тип шины CAN (4 жилы)
Материал корпуса Пластик ABS
Степень защиты IP40
Тип установки DIN-рейка (EN 60715)
Диапазон рабочих температур -10 … +50°C
Размер 4 юнита, 69x102x58 мм
Вес 180 г




Поддерживаемые лампы

Внимание! Не перегружайте диммер во избежание его перегрева и поломки. Следите за соблюдением параметров из таблицы. Только те типы нагрузок, которые перечислены в таблице, могут быть использованы с данным диммером.

Светодиодные индикаторы
Индикатор	Состояние	Значение
Power	Зелёный	Питание модуля
Power	Не горит	Отсутствие питания модуля
Activity	Желтый	Передача данных
Activity	Не горит	Отсутствие передачи данных
Error	Не горит	Нет ошибок
Error	Красный	Перегрев
Error	Красный светодиод мигает каждые 2 секунды	Данные не передаются по шине CAN в течение 5 минут
Error	Красный светодиод мигает один раз в 5 секунд	Не подаётся питание на вход.

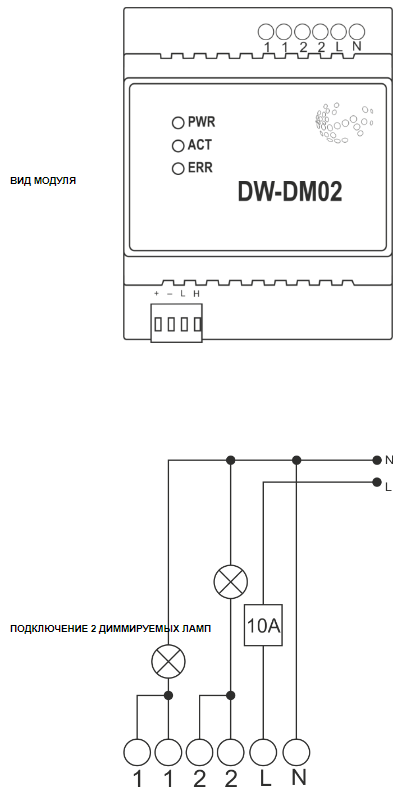

Установка и подключение модуля

o Установите модуль на DIN рейку и зафиксируйте его защёлкой в основании модуля
o Подключите коннектор шины CAN
o Подключите устройства на каналы 1-2
o Настройте модуль через web интерфейс контроллера
o Подключите питание ко входам реле на модуле
o Проверьте правильную работу устройств

Отключение и снятие модуля
o Отключите питание входов реле
o Отключите устройства от каналов 1-2
o Отключите коннектор шины CAN
o Снимите модуль с DIN рейки, оттянув на себя защёлку в основании модуля

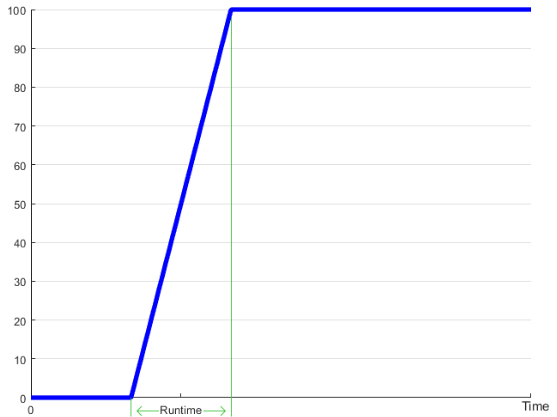

Диаграмма работы диммера (график включения)

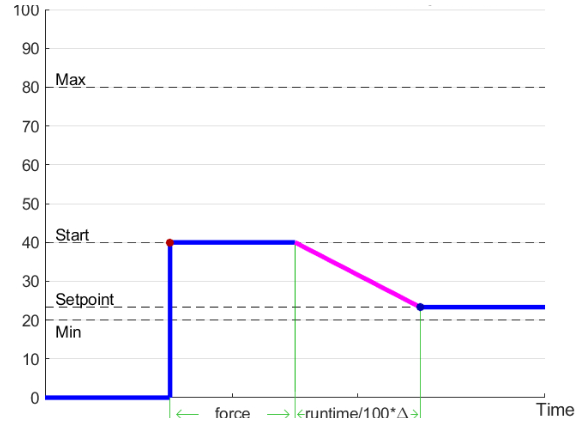

Диаграмма работы диммера (зависимость яркости от мощности)
